【大禹考研广播站】第5讲-体块穿插咬合专题

作者: 时间:2019-11-22

体块穿插咬合专题

内容:

1、如何使用穿插咬合的策略

2、如何将案例中的穿插咬合方式运用到自己的设计中

3、各穿插咬合方式对应着怎样的平面


穿插咬合表现形式一——无中生有型

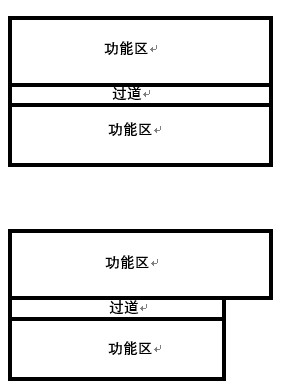

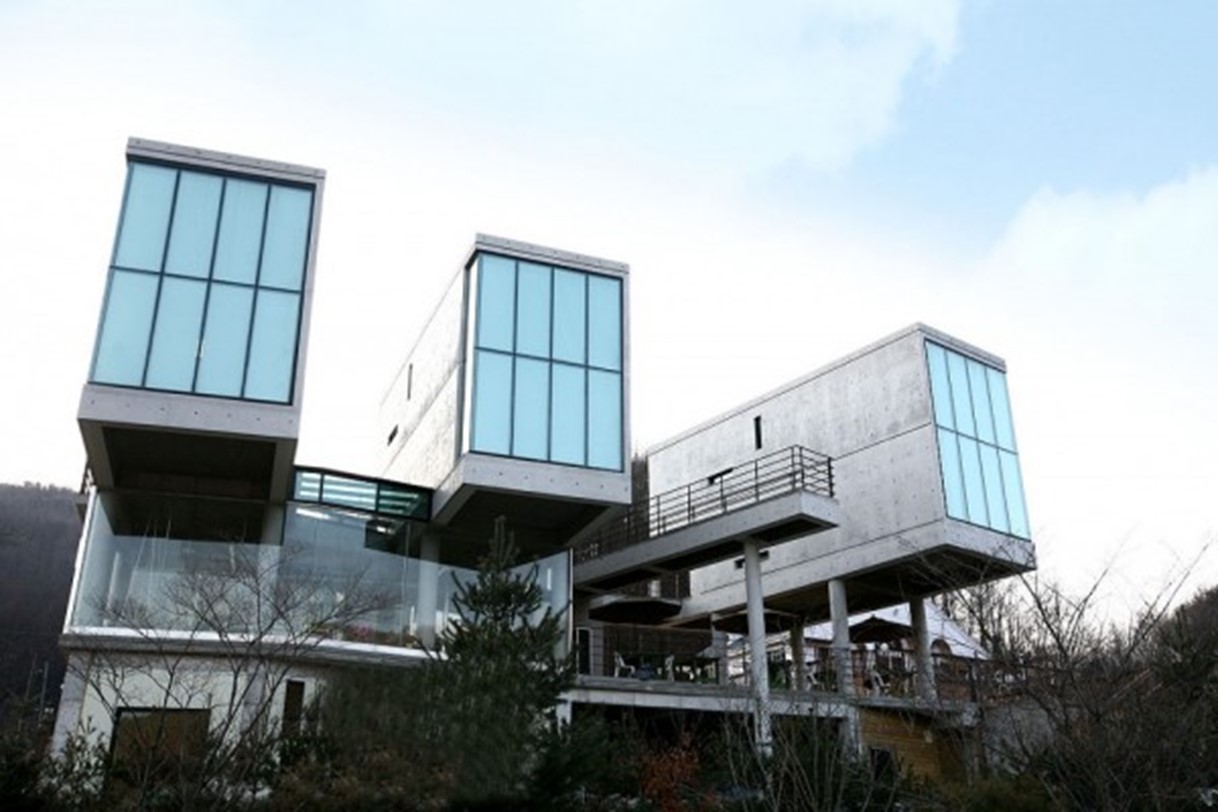

平面上基本不用做改变,改变窗户的形式,形成与建筑主题咬合的飘窗

平面无需做过多的改变,只用在建筑顶层咬合处突出一段距离。

一、二层平面十字交叉,垂直交通部分处于交叉部位。做法中,只需将二层楼板向下降一段距离。



▲一层平面图

平面无需做过多改变,仅需在二层区域突出一部分作为阳台。

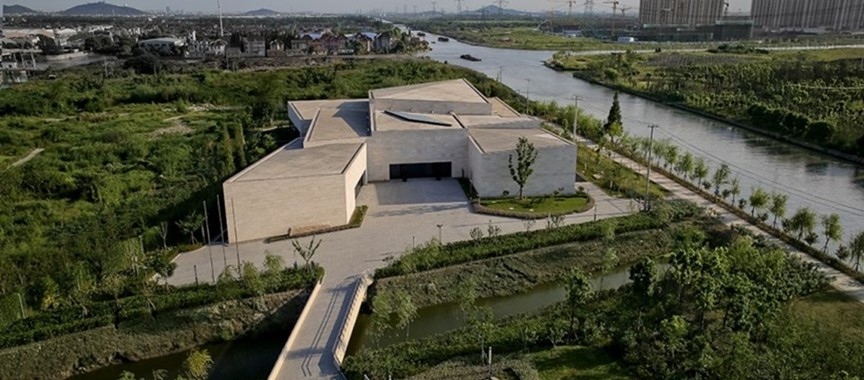

  • 平面上无需做过多的更改,一层平面不变,二层以上减少部分房间,三层增加一个室外平台,形成多体块咬合关系。


  • 想更加清晰的了解上海崧泽遗址博物馆,可以点击以下链接。http://www.ikuku.cn/project/shanghaizeyizhibowuguan







    • 平面上无需做过多的更改,一层平面不变,二层以上减少部分房间,三层增加一个室外平台,形成多体块咬合关系。


    想更加清晰的了解松山湖科技产业图书馆,可以点击以下链接。

    http://www.ikuku.cn/project/dongguan-songshanhu-tushuguan-zhoukai






  • 平面无需改动,建筑南侧一部分突出一段距离,楼板下降,北侧楼板延伸到建筑南端,形成体块上的咬合。


穿插咬合表现形式二——直接碰撞型


1. 材质上形成对比

2. 虚实上形成对比


想更加清晰的了解江苏南京大学仙林校区公共教学楼,可以点击以下链接。

http://www.ikuku.cn/project/jiangsunanjingdaxuexianlinxiaoqugonggongjiaoxuelou

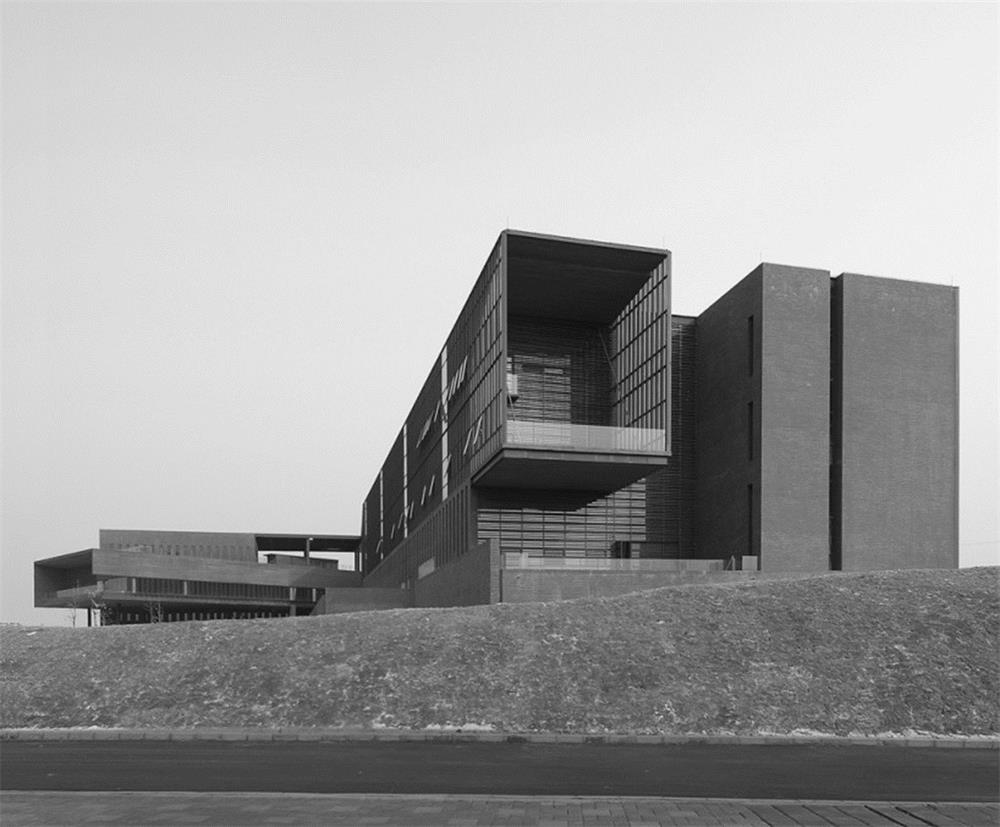

想更加清晰的了解中软昌平总部大楼,可以点击以下链接。

http://www.ikuku.cn/project/zhongruan-changping-zongbudalou-caoxiaoxin


  • 将玻璃幕墙突出,形成玻璃体块,与主体建筑产生咬合关系,咬合部分材料形成鲜明对比。

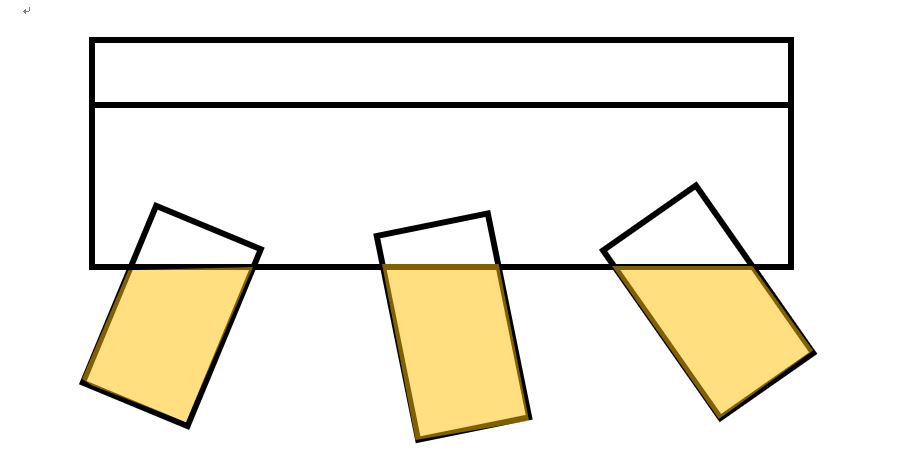

3. 方向上形成对比

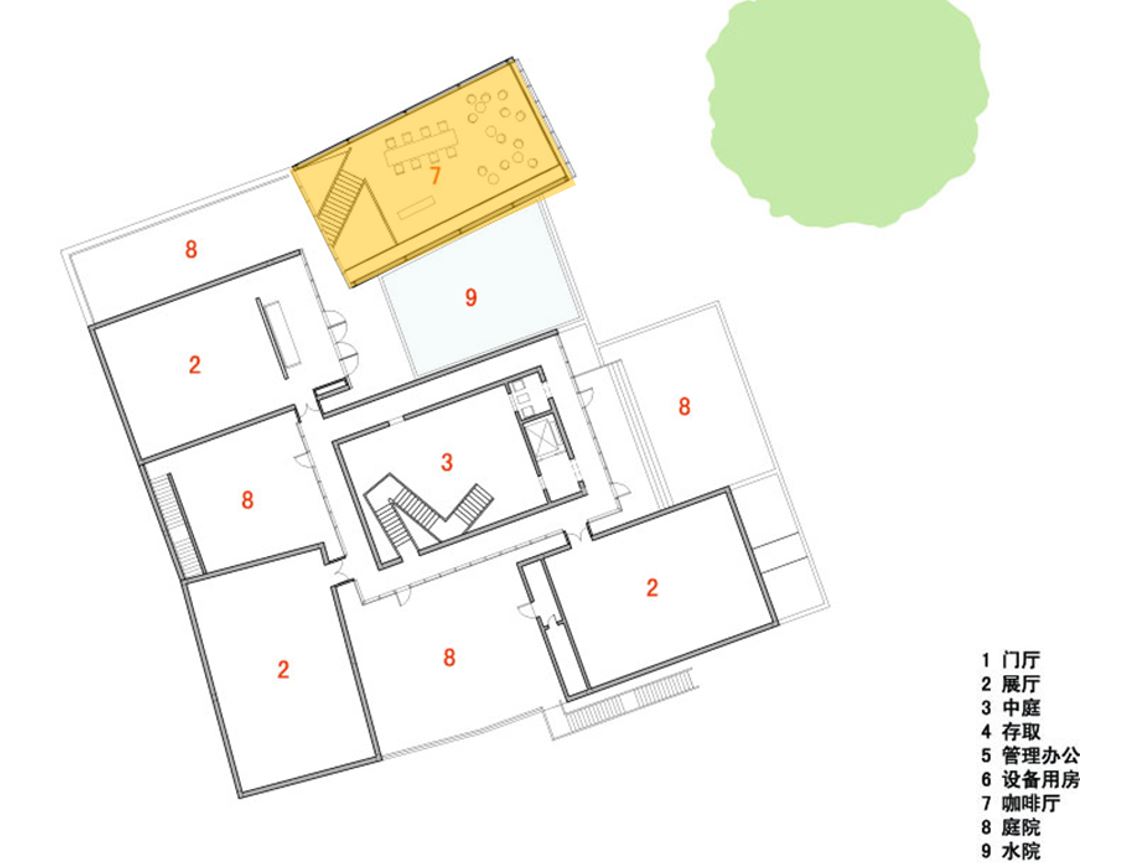

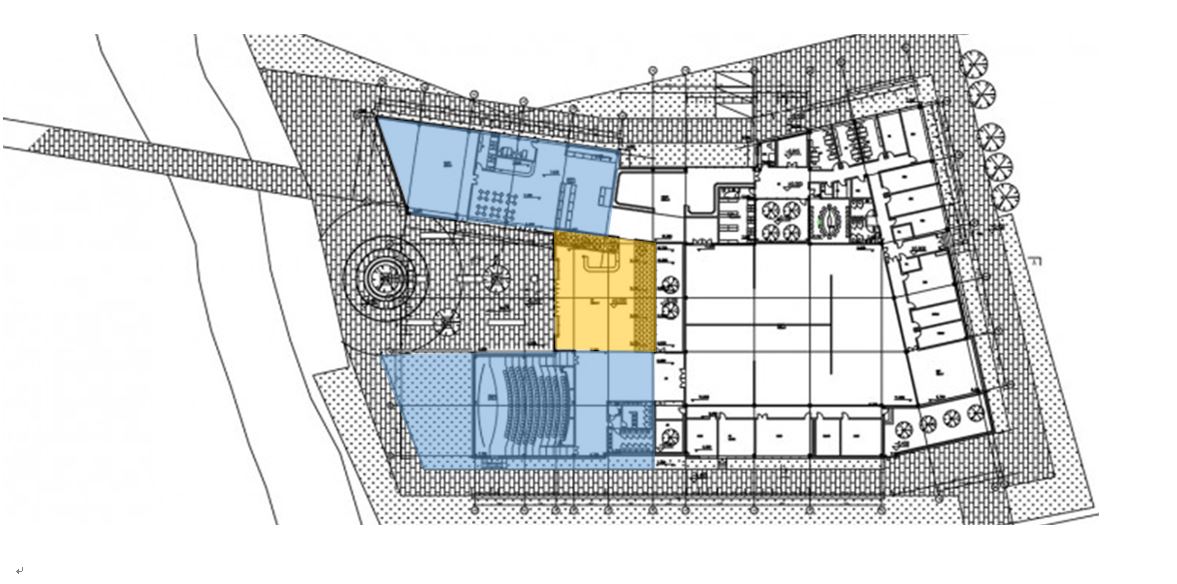

平面中黄色部分楼板下沉,与建筑形成咬合关系,咬合的体块与主体建筑方向上形成对比。

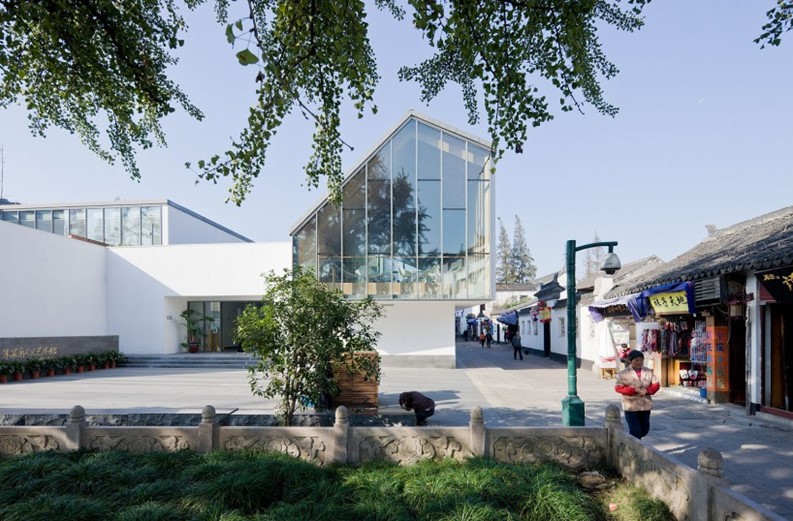

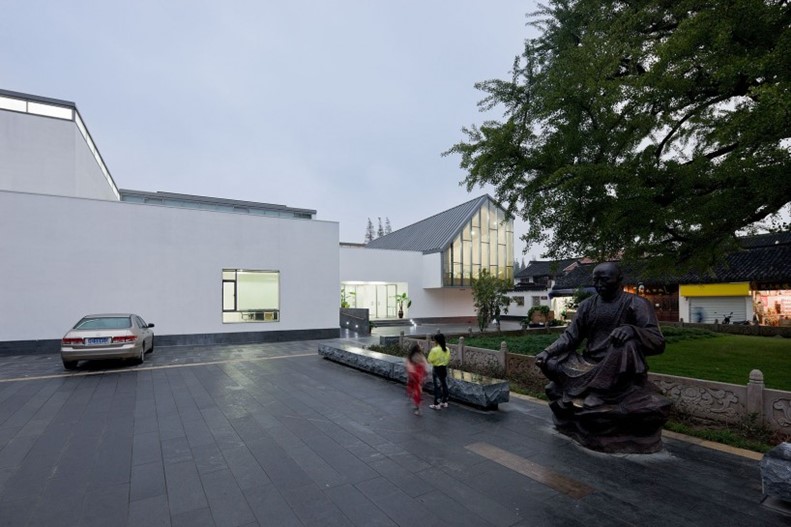

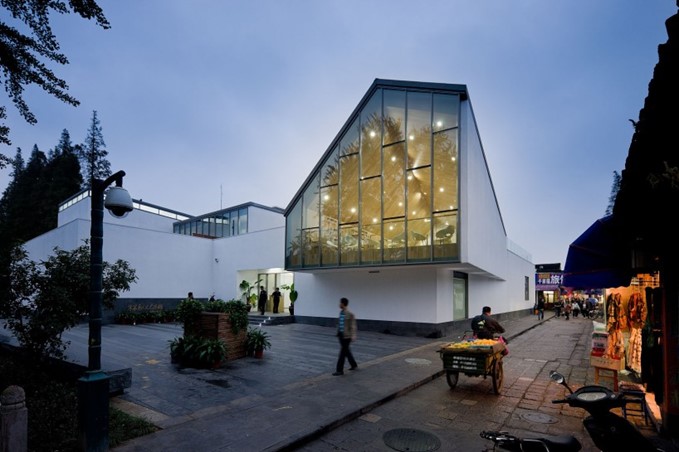

朱家角人文艺术馆咬合部分的策略:

  • 二层体块旋转

  • 咬合体块成为独立空间

  • 体块旋转挑出

  • 造型独特,与其他体块不同


想更加清晰的了解朱家角人文艺术馆,可以点击以下链接。

http://www.ikuku.cn/project/zhuxiaofeng-zhujiajiao-renwen-yishuguan


总结:对于体块的穿插咬合,要做到在平面没有大的改动之下,形体产生明显的咬合关系。咬合部分在材料、虚实、方向都有鲜明的对比关系。
