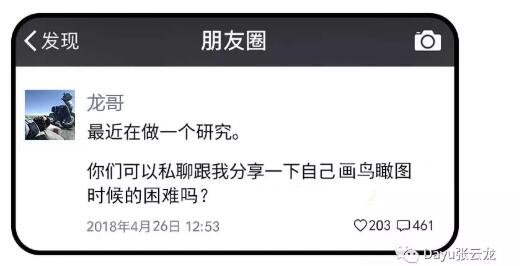

“广告位价格”高达 5元 的私人朋友圈
发起了一个征集：
紧接着
我收到了来自200多位好友的
超过 600 多个“悲伤”的朋友分享
当我把这些问题一一分析时
惊喜的得出了部分规律
现在
就让我分享一下研究成果：
1 鸟瞰图的定义

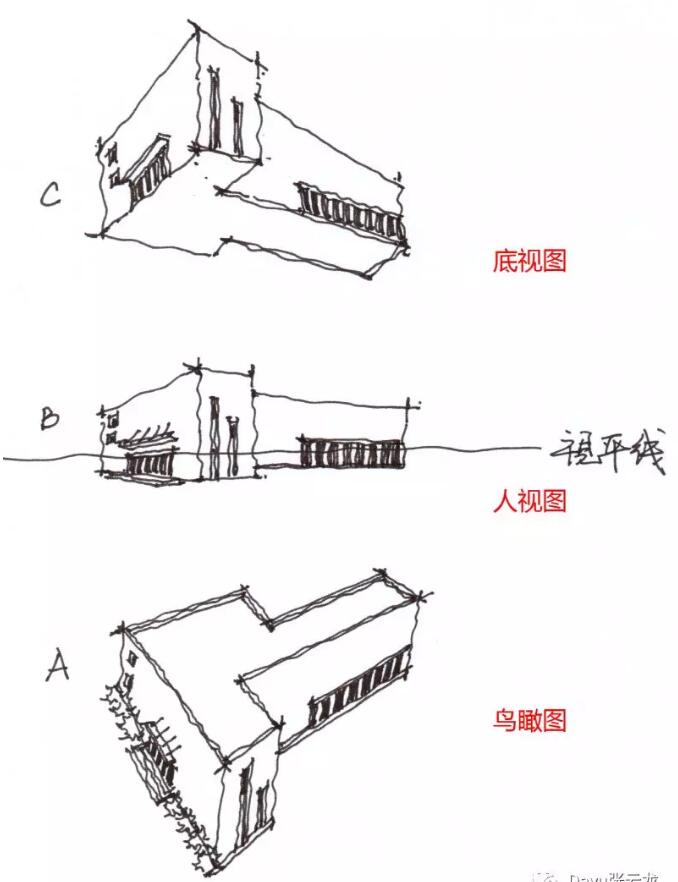

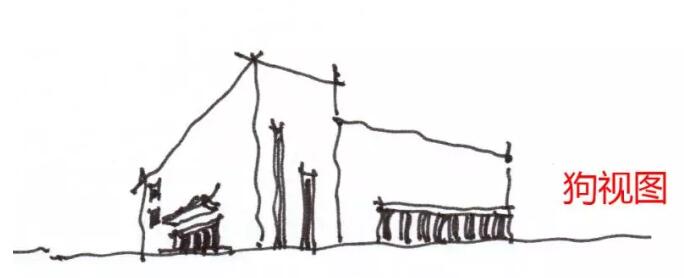

不同视点高度有不同的称谓，鸟瞰图，顾名思义就是高视点的一种视图。相对的还有人视图，狗视图，底视图等不同高度的效果图的视图。各种视图之间根本的区别在于，视平线相对于建筑的高度不同。
鸟瞰图，是高视点的效果图，其视点在高过物体的高就已经是鸟瞰图，比如，建筑的高度为12米，视平线高过12米后的视图就已经是鸟瞰图，当继续升高，视平线在24米和36看到的效果分别又各不相同。这点在绘图技法上我称为比值。在第四部分中绘图技法中的第三点做了重点讲解。
2 鸟瞰图的应用范围
方案表现中会经常要求表现鸟瞰图，例如西建大复试考试要求就是鸟瞰图表达。

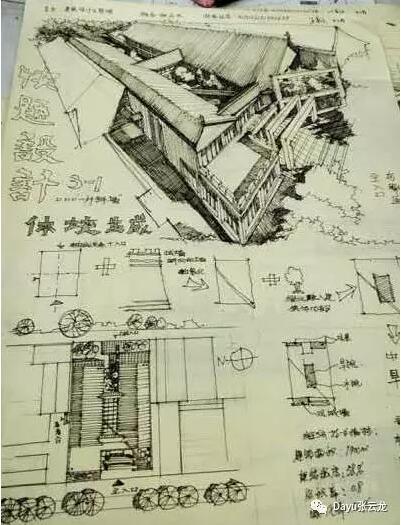

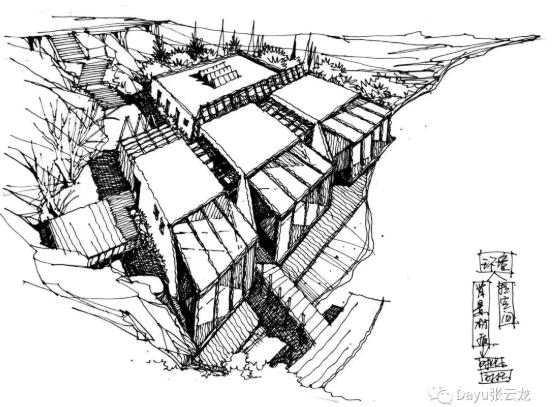

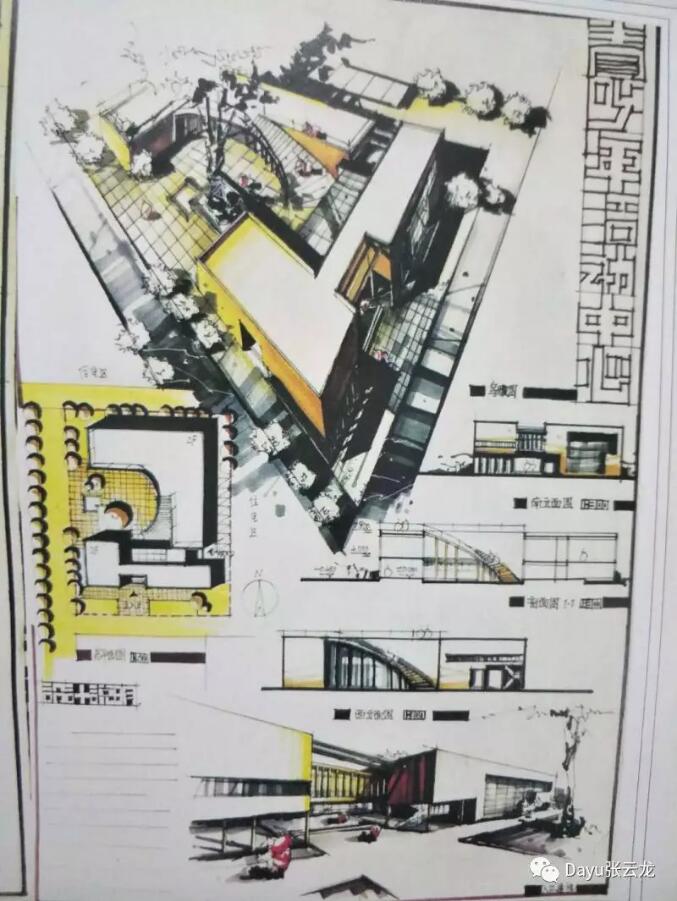

上图是复试试卷中的一个效果图，用时50多分钟

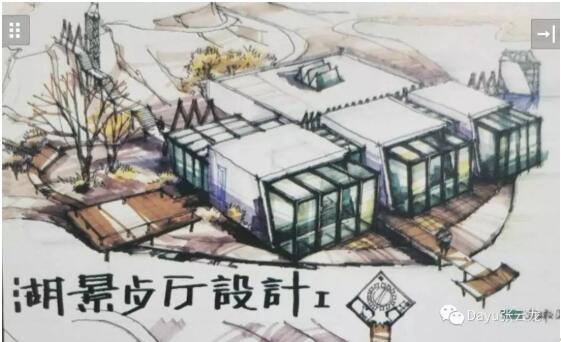

上图是快题班测试的一个学生的作业
3 鸟瞰图的优缺点
优点：
a：空间感强烈，场地关系明确。
b：鸟瞰图是三个面的形体，所以塑造体积感较为容易。
缺点：透视面较多，容易出现透视错误的问题。
解决方式：控制灭点的位置，死死抓住灭点，保证两个灭点同高，就可以从根本解决这个问题。
4 鸟瞰图的绘图构图技法四要点
(以下四点仅是构图技巧，而鸟瞰图的明暗处理技巧会在第五部分中重点讲解）

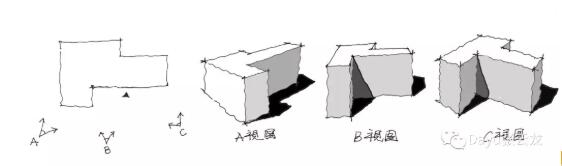

1.观察的视角：当看到一个平面图之后，我们首先要选择从哪个位置来看这个建筑，选择一个最佳的观察视角来构图。
技巧：一般建筑的正立面是主要立面，我们一般会把正立面的透视平缓一些，侧立面的透视要比正立面要强许多。

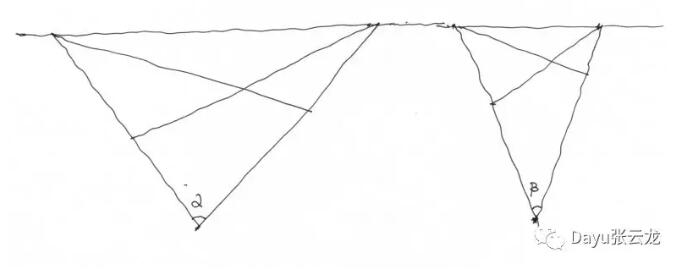

2.视角夹角：这个夹角是由灭点的左右位置决定的。一般我们控制在60度以内就可以得到一个很强的透视效果。
技巧：物体的两个边从图纸的上边框出去，可以得到较小角度的夹角。
下面是透视强化前后的对比效果
图例一
a:原图效果
b：强化透视之后的效果
图例二
a:原图效果
b:强化透视之后的效果
3. 比值:首先弄明白这个比值是什么，比值其实就是建筑的高与建筑距离视平线的高度的比值。这个比值一般我们控制在2倍以上就可以，比值越大，上夹角角度越小，视高越高，空间感越强烈，反之，视高越低，空间感较弱。

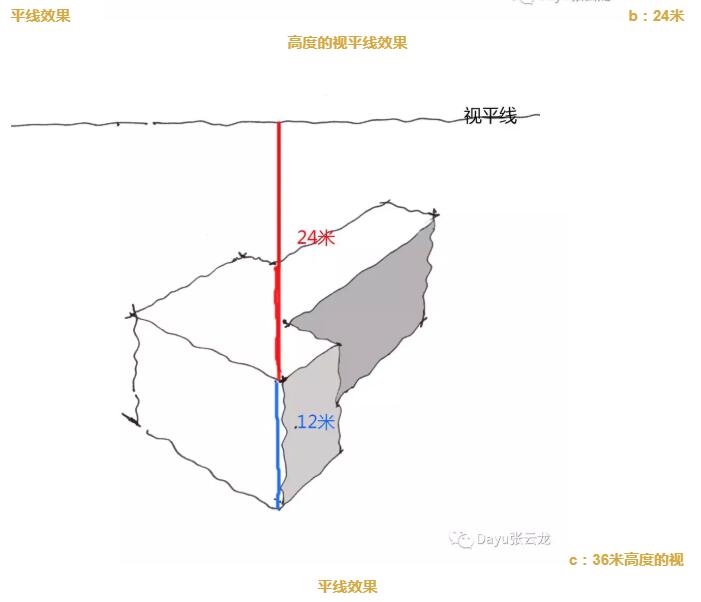

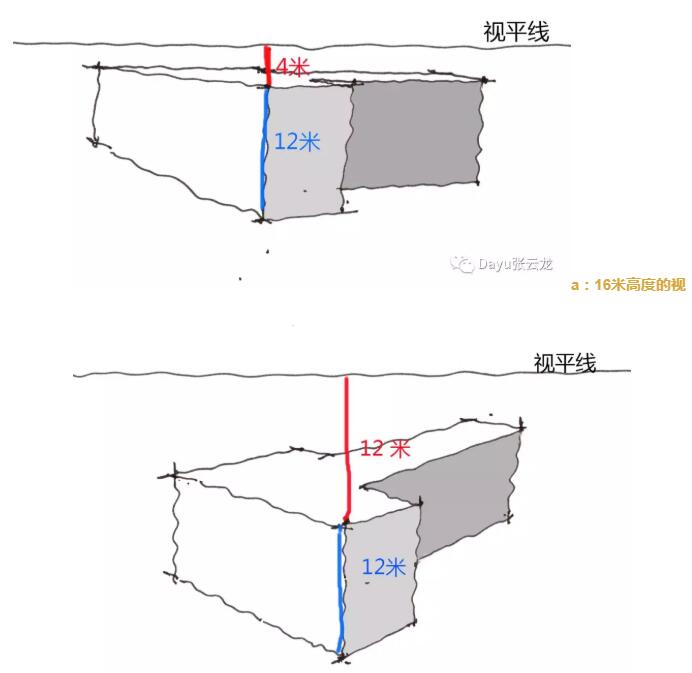

如图例：假设建筑高度为12米则abcd四个视图的视平线高度，分别是16米、24米、36米、48米。
a：16米高度的视平线效果b：24米高度的视平线效果c：36米高度的视平线效果

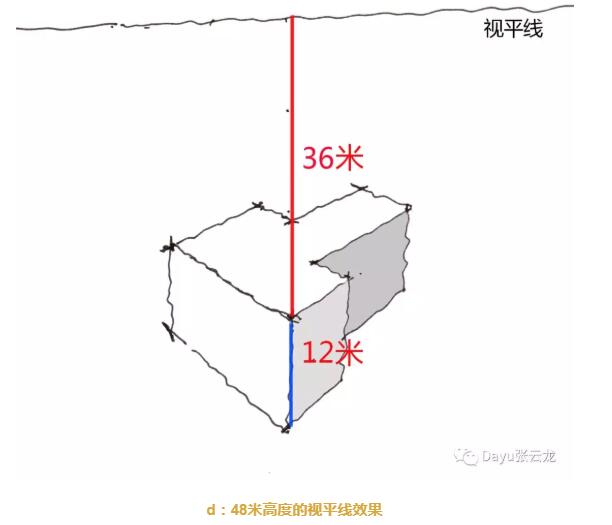

d：48米高度的视平线效果

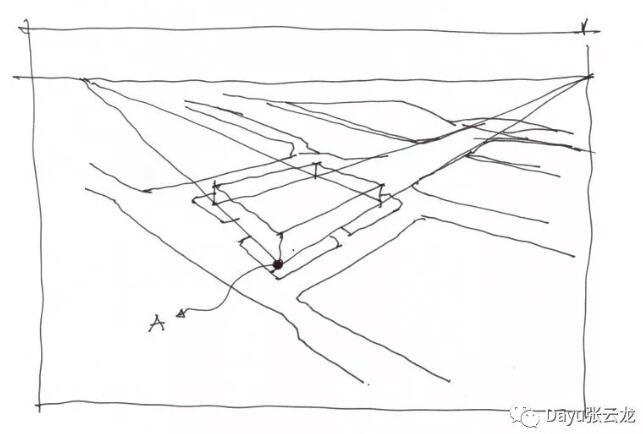

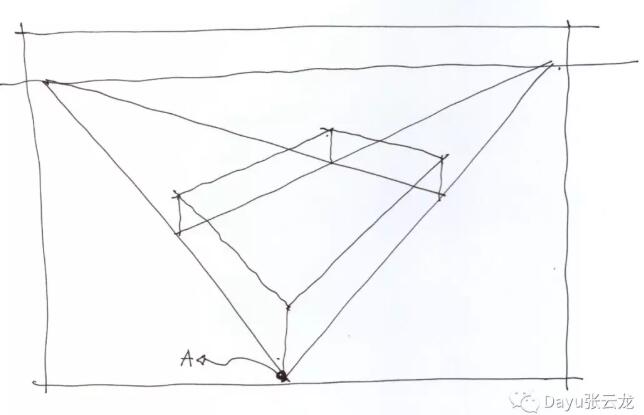

4. 远推近拉: 这个远推近拉是由构图点的位置决定，构图点位置越远，则远推效果越强，空间越大，物体则越小。反之，构图点越近，近拉效果越强，空间小，建筑单体体量则很大。
a：A构图点较远，推出的空间的特点是，场景大，景观深度大，适合表现又丰富的外部空间的效果图。
b：A构图点较近，得到的空间的特点是，场景小，单体冲击力大，但是空间场地的内容表现较少，适合表现单体建筑而弱化环境表现的效果图。
5 鸟瞰图的明暗塑造的技巧
任何一个效果图都是通过两个方面来判断的，第一构图，第二明暗。
鸟瞰图的明暗和人视图的明暗不同在于投影和暗部的分配比例正好相反。
鸟瞰图的明暗处理最重要的是区分以下几个面：
a（顶面）b（向光面\灰面）c（背光面\暗面）d（投影）四个面。
ab面处理时尽量弱化，a面可以尽量留白处理。c为暗面，处理有三种方式，（第一用铅笔，第二用马克笔，第三用排线），d为投影，尽量处理的重一些，排线可以用交叉线，如果用马克笔可以直接用黑色马克笔。

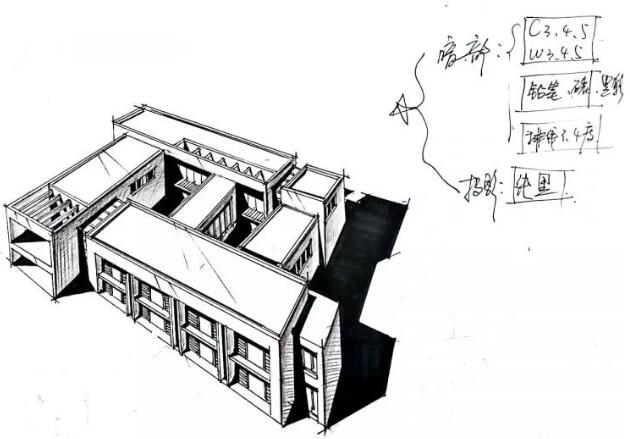

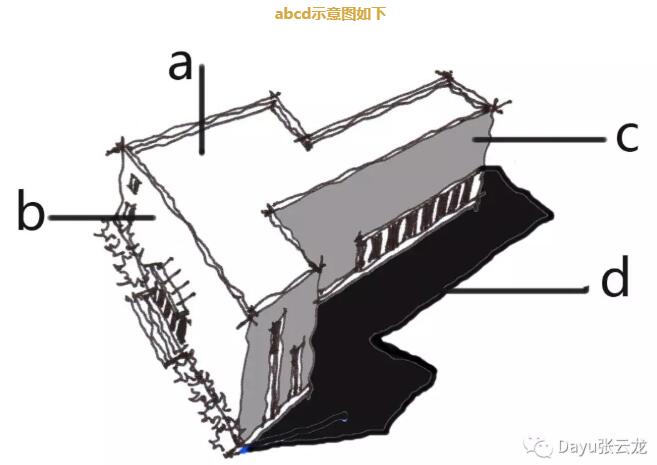

abcd示意图如下

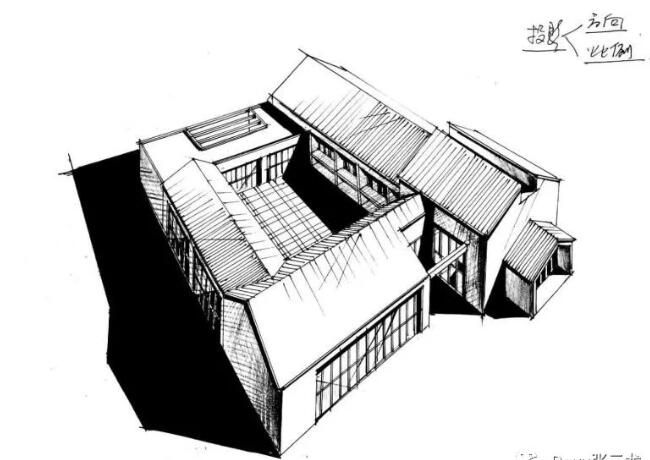

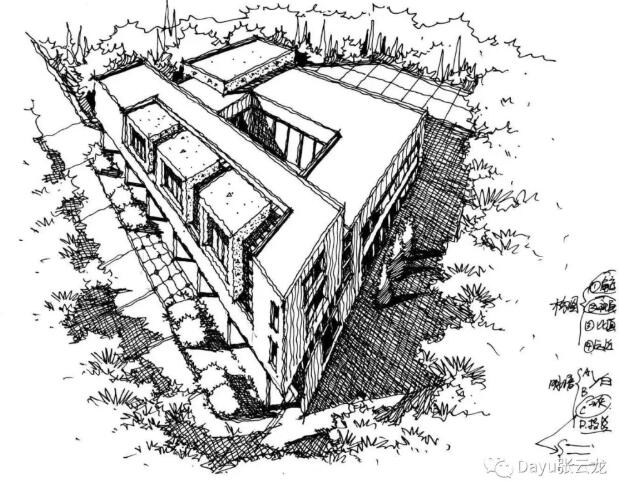

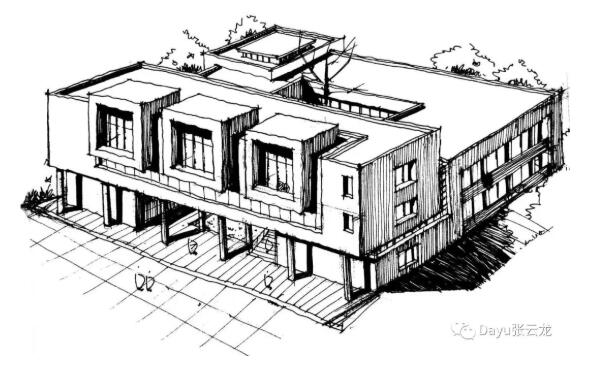

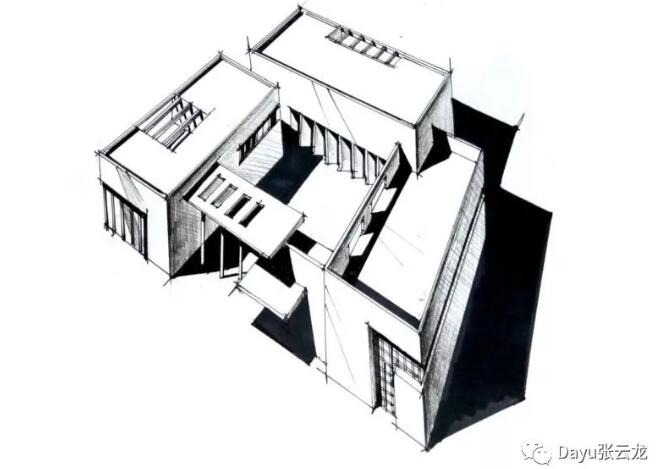

参考图例如下
6 鸟瞰图专题课程视频
建筑鸟瞰图第一讲
建筑鸟瞰图第二讲
想获取视频资料，关注大禹公众号、添加客服老师微信获取：
7 学生作品赏析
展示两个作业，分别都是学生课下改图的作业。
第一组图：要求学生根据给出的一个效果图作强化透视的处理。

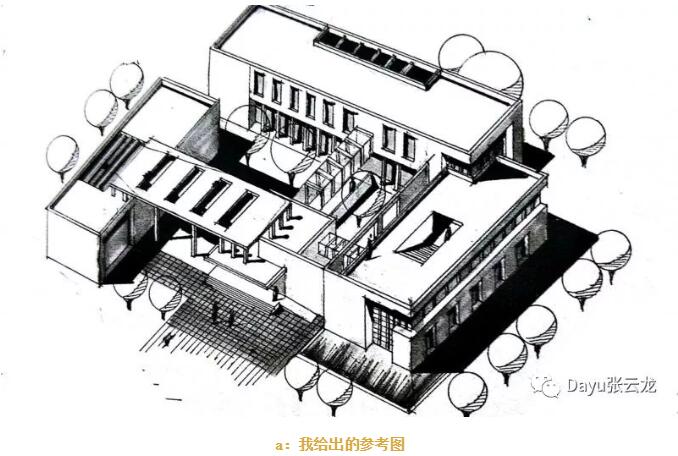

a：我给出的参考图

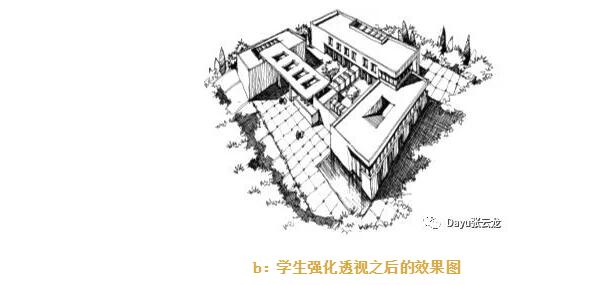

b：学生强化透视之后的效果图
第二组图：给出了一个平面图和人视图，学生自己推导出出鸟瞰图。

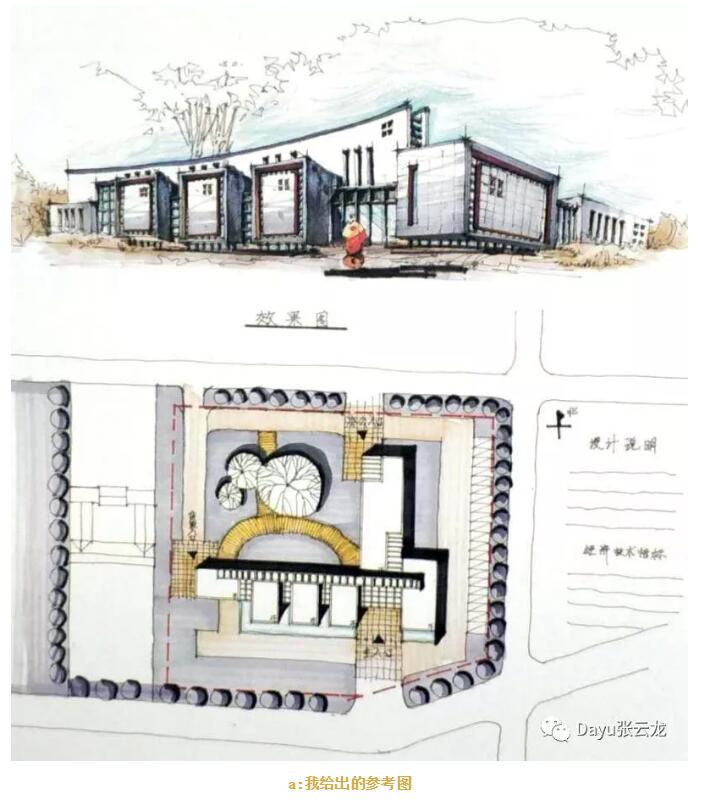

a : 我给出的参考图

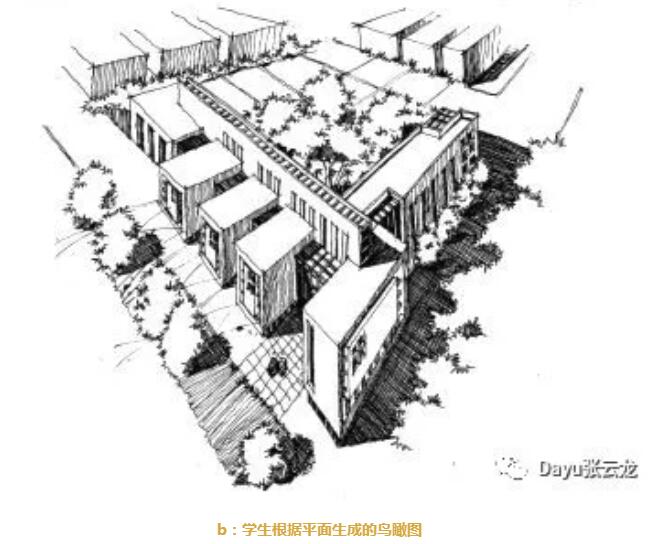

b：学生根据平面生成的鸟瞰图
课堂的美好时光就这样结束了
最后
敲黑板强调一下
鸟瞰图是十分重要的建筑表现图种，其具有技巧性强，变化多样，实用性强等诸多特点。只要掌握第六部分中的两个视频课程的内容，就可以轻松解决鸟瞰图的表现技巧。
