长安大学2013年硕士研究生入学考试试题(B卷)【大禹手绘】

试题代码: 520试题 名称:  规划设计快题(150 分)


一、方案评祈

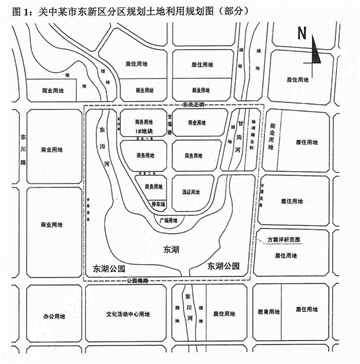

陕西关中某市根据城市发展需要,拟开发建设城市东新区。东新区位于东川路以东、西邻老城区:城市总体规划确定东新区是城市东部门户,以商业服务、居住功能为主的城市组团。某设计单位根据城市总体规划完成了东新区分区规划,在分区规划中商业服务设施主要位于东湖公园周围。东湖公园是市级综合公园,占地44.3公顷:东湖公园北侧规划为商务区,占地27.8公顷,地势平坦。生地使用方案详见“图1”。

请根据所学专业知识完成:

1、用文字评述公园及商务区的结构特征,指出方案的不是字数控制在300以内)。

2、绘制出图1中方案评析范围的功能结构简图。


二、设计快题

1、题目:关中某市东新区1#地块修建性(平面)详细规划。

2、概述: 1#地块位于商务区西北部,东沟河东侧、东关正街南面积3.47公顷。1#地块主要由广场、步行商业街、商住混合用地组成,其区位、与周边功能的关系详见“图1"。

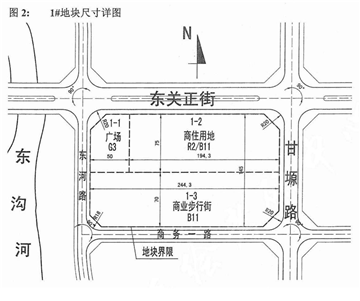

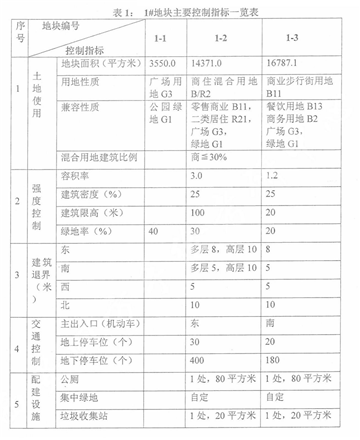

3.设计条件:地块范围、尺寸详见“图2”。具体设计条件按“表1: 1#地块主要控制指标一览表” 执行,日照间距1.3。

4、成果要求:

1)、A2图纸,表现方式不限。

2)、内容需包括:总平面图(1:1000); 设计简要说明:主要技术指标。


大禹手绘

大禹手绘

备注:

1.图中长度、半径单位为米。

2.东关正街:红线宽度为40米,断面: 6米(人行道) +11米(车行道) +6采《绿化带) +11米(车行道) +6米(人行道)。

甘塬路:红线宽度为30米,断面: 6米(人行道)十18米(车行道) +6米 (人行道)。

东河路、商务一路:红线宽度为20米,断面:4.5米(人行道)+11米(车行道) +4.5米(人行道)。

大禹手绘

1、文字评析

1)区位优越。公园结合两条河流交汇处设置,位置较好。商务区环境优越,突出了该区土地的价值。

2)轴线突出。突出了甘塬路轴线。

3)强化重点。突出了商务区与公园衔接点。

4)、不足1:商务区用地与公园渗透、衔接欠佳。

5)、不足2:商务区路网过于规整,缺乏特色。

2、功能结构简图

(1)理解正确、结构明确、重点突出、表达准确。(13分)

(2)图面效果清晰、简明、美观;图示语言运用得当。(7分)
